بلوک سیمانی

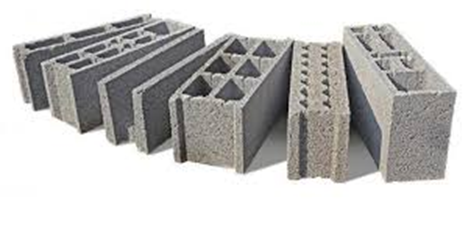

بلوک های سیمانی باربر و غیر باربر

بلوک بتنی باربر با استاندارد 1-70 نوعی از بلوک های سیمانی است که متناسب با شرایط بارگذاری بیشتر تولید می شود. این بلوک ها وزنی سنگین تر دارند و ابعاد آن معمولا 20*20*40 می باشد. مقاومت این بلوک ها تحت فشار بسیار بیشتر از سایر مصالح هست و می توان بلوک های تولید شده با این استاندارد را به عنوان بلوک باربر استفاده کرد.

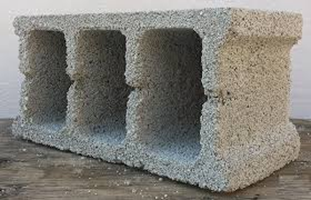

استاندارد 7782 سازمان ملی استاندارد ایران یک استاندارد اجباری برای بلوک های غیرباربر یا همان بلوک های سبک می باشد. بلوک سبک سیمانی غیرباربر دیواری به بلوک هایی گفته می شود که چگالی آنها حداکثر 1700 کیلوگرم برمتر مکعب باشد.

بلوک سبک از سیمان، ماسه، آب و سبک دانه های طبیعی یا صنعتی  ساخته می شود. و در بلوک پوکه ای سبک دانه ها یکی از انواع پوکه می باشد.

سبک دانه های طبیعی به عنوان پوکه معدنی نظیر پوکه بستان آباد تبریز (Pomis) و پوکه قروه (Scoria) و سبک دانه های صنعتی به صورت رس منبسط شده (لیکا) و سبک دانه ها که الزامات استاندارد ملی ایران را برآورده می سازد قابل استفاده می باشد.

– اندازه گیری ابعاد (INSO 70-2 )

وسایلی که برای اندازه گیری ابعاد آزمونه ها استفاده می شوند، در صورتی که ابعاد باید با تقریب1 mm  گزارش شود زینه بندی وسایل باید کمتر از 1mm باشند و در صورتی که ابعاد باید با تقریب mm 0.1  گزارش شود، زینه بندی وسایل اندازه گیری باید کمتر از 0.1 mm  باشد

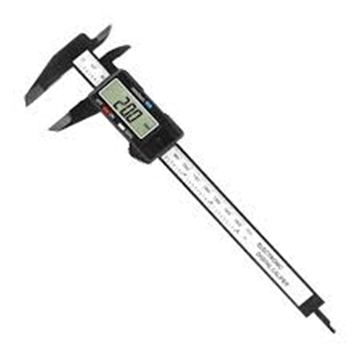

کولیس، میکرومتر، خط کش ها و جداکننده های فلزی با دقت و خوانش مناسب برای انجام این اندازه گیری ها مناسب می باشد.

• کمینه مساحت نرمال شده دیواره عرضی در بلوک های باربر عبارتست از نسبت حداقل مساحت جان کل بر طول و ارتفاع اسمی آزمونه

• حداکثر انحراف از تخت بودن دیواره جانبی در بلوک غیر باربر 3 ± میلیمتر می باشد.

– مقاومت فشاری (INSO 70-2 )

استاندارد مصالح ساختمانی ایران(INSO 70-1) کمینه  مقاومت فشاری بلوک سیمانی باربر را بین 12.5 تا 14 مگاپاسکال تعیین کرده است. در صورتی که در استاندارد INSO 7782  بلوک های سیمانی غیر باربر حداقل مقاومت فشاری بر اساس سطح خالص بلوک 2.5 مگاپاسکال تعیین شده است.

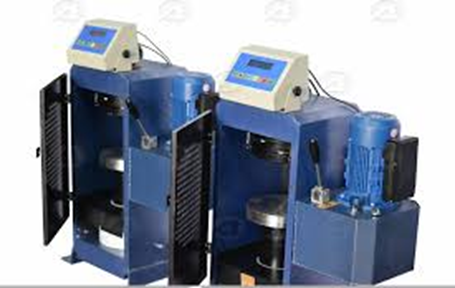

برای انجام این آزمون در ابتدا بلوک ها کلاهک گذاری شده و سپس تحت فشار در دستگاه مقاومت فشاری قرار میگیرند. مقامت فشاری مساحت خالص بلوک سیمانی  نسبت نیروی وارده بر حسب مگاپاسکال بر میانگین مساحت خالص آزمونه ها بر حسب میلیمتر مربع می باشد .

– جذب آب- چگالی (INSO 70-2 )

وسایل مورد نیاز برای انجام آزمون شامل ترازو، گرمخانه، حوضچه آب می باشد.

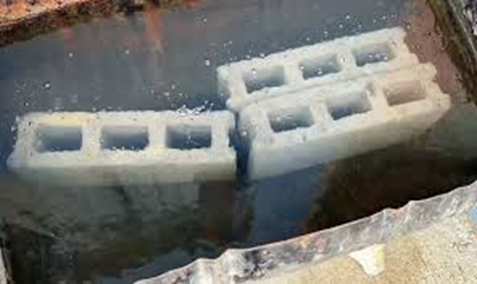

در این آزمون آزمونه ها را در حالتی که توسط توری فلزی احاطه شده اند به طور کامل در آب غوطه ور کرده تا به طور کامل اشباع شوند. سپس وزن غوطه وری ، وزن اشباع و وزن خشک اندازه گیری شده و از این طریق جذب آب، چگالی و میانگین مساحت خالص و …  بلوک سیمانی محاسبه  می شود.

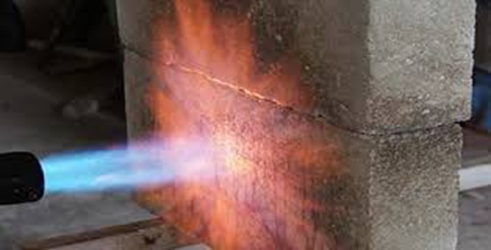

– رفتار در برابر آتش (INSO 8299 )

برای بلوک های دارای مواد آلی کمتر از 1.0≥ درصد وزنی یا حجمی بدون آزمون در دسته A1 (بدون مشارکت در آتش) طبقه بندی می شوند. اما چنانچه بلوک ها دارای مواد آلی بیشتر از 1 درصد وزنی یا حجمی باشند باید مطابق استاندارد  مربوطه مورد آزمون قرار گرفته و طبقه مناسب واکنش در برابر آتش آن ها اظهار شود.

– جمع شدگی خطی ناشی از خشک شدن بلوک های سیمانی(INSO 22954 )

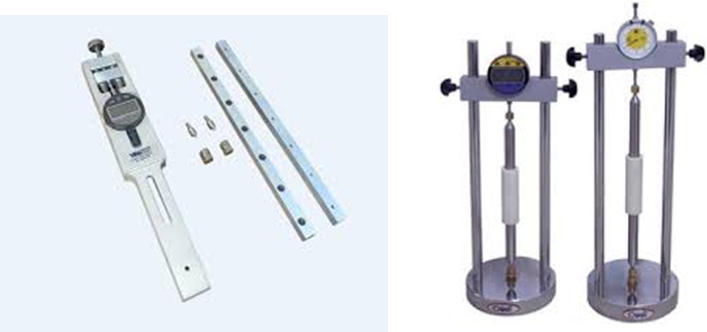

وسایل مورد نیاز آزمون شامل دستگاه مقایسه گر، گل میخ ها، گرمخانه خشک کن، مخزن غوطه وری و ترازو می باشد.

در این آزمون آزمونه ها به مدت 48±2 ساعت در آب با دمای مشخص شده قرار گرفته، طول اولیه اندازه گیری و وزن خشک اشباع ثبت می شود.

 در طول 48 ساعت آزمونه ها باید به طور مداوم در شرایط دمایی و رطوبتی خاصی نگهداری شده و این پروسه  یعنی دوره های خشک کردن در گرمخانه و در ادامه تعیین طول و وزن کردن پس از خنک کردن را تکرار کرده تا میانگین تغییرات طول آزمونه 0.002 درصد یا کمتر شود و همچنین در یک دوره زمانی بیش از 6 روز خشک شدن و زمانی که میانگین کاهش وزن در 48 ساعت خشک شدن در مقایسه با اخرین وزن تعیین شده قبلی 0.2درصد یا کمتر است  حالت تعادل در نظر گرفته می شود .

بلوک های سقفی( ISIRI 2909-2 )

از بلوک به عنوان قالب دائمی که پس از اجرا در سقف باقی می ماند برای قالب بندی گونه های جان تیر  T شکل و همچنین قالب زیرین بتن پوششی درجا استفاده می شود. قسمت زیرین بلوک برای تامین سطح هموار برای انجام ناز ک کاری زیرسقف و قسمت های تیغه های داخلی بلوک به منظور تقویت مقطع بلوک تعبیه می گردد.

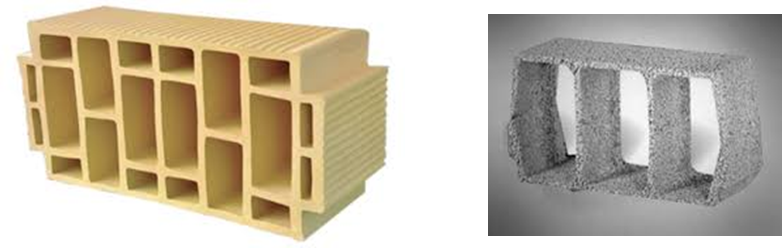

در استاندارد ISIRI 2909-2  بلوک های سقفی بر دو نوع رسی (سفالی) و بتنی (سیمانی)  می باشند.

– ابعاد، عرض و ارتفاع تکیه گاه و ضخامت جداره ها و تیغه ها (ISIRI 2909-2 )

وسایل آزمون: خط کش فلزی با طول حداقل 50 سانتیمتر یا متر فلزی با دقت 1 میلیمتر،کولیس با دقت 0.1 میلیمتر

در این آزمون توسط خط کش یا متر فلزی ارتفاع، عرض و طول را از قسمت بیرونی بلوک و در انتهایی ترین نقطه اندازه گرفته می شود. همچنین برای تعیین عرض و ارتفاع تکیه گاه و ضخامت جداره ها و تیغه ها با استفاده از کولیس اندازه گیری انجام می گیرد.

– جذب آب بلو ک های سقفی سفالی(INSO 7 )

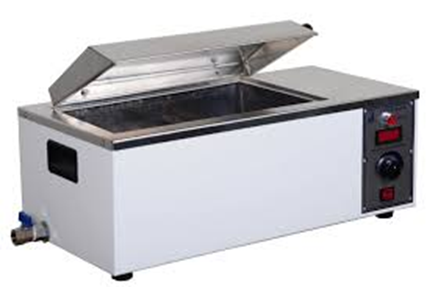

وسایل موردنیاز آزمون شامل گرمخانه فن دار، ترازو و حمام آب جوش می باشد.

در این روش آزمونه به مدت 5 ساعت در آب جوشانده شده سپس منبع حرارتی قطع و پس از رسیدن به دمای اتاق آزمونه ها از مخزن خارج و بلافاصله توزین انجام میگیرد و درصد جذب آب محاسبه می شود.

– تعیین نمک های محلول در آب در بلو ک های سقفی سفالی(INSO 7 )

وسایل مورد نیاز شامل گرمخانه فن دار، ترازو ، بشر، همزن مغناطیسی، کاغذ صافی، قیف شیشه ای و پایه نگهدارنده آن، الک150 میکرون و 590میکرون، مته بنایی، هاون، و انبر می باشد. در این روش 10 گرم آزمونه پودر شده و خشک شده را وزن کرده و با آب مقطر مخلوط و به مدت 60دقیقه توسط همزن مغناطیسی  هم زده می شود.این محلول پس از عبور از صافی در گرمخانه خشک شده سپس وزن می شودو میزان نمک های محلول در آب محاسبه میگردد.

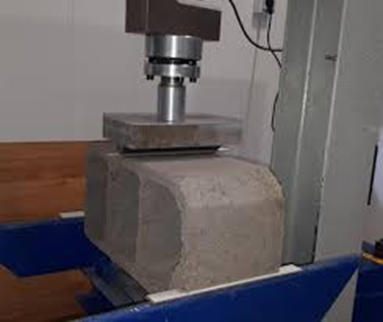

– نیروی خمشی بلوک های سقفی(ISIRI 2909-2 )

در این روش ابتدا بلوک ها را بر روی تکیه گاه جایگذاری کرده به طور یکه تیغه اعمال نیرو کاملا وسط بلو ک باشد. سپس بار با سرعت یکنواخت

10±3 کیلوگرم بر ثانیه بر بلوک اعمال شده و نیروی شکست ثبت می شود.
